Demystificeren van EN 15194: de Kern van CE-veiligheidsnormen voor E-Bikes

Hallo allemaal, ik ben Leo Liang.

Het is fantastisch om jullie weer te zien via ons Clipclop blog. Voor wie mij nog niet kent: ik werk voor het team hier bij Clipclop, een energiek elektrisch off-road fietsmerk uit Guangzhou. Het is niet alleen een baan, maar deze industrie is mijn passie. Ik breng mijn dagen door in de wereld van e-fiets technologie, ontwerp en vooral helpen bij onze B2B-partners – distributeurs, groothandelaars en huurfloten – de perfecte e-fietsen voor hun markten te vinden. Het is een beloende ervaring om te delen wat ik heb geleerd via ons blog, podcasts en onze sociale kanalen. Vandaag wil ik spreken over iets dat absoluut noodzakelijk is, maar vaak verwarrend kan zijn in termen van simpelheid voor veel van onze internationale partners: CE-certificering van elektrische fietsen.

Het navigeren van de reguleringen binnen de Europese Unie is een soort uitdagende uitdaming, vooral als je importeert van buiten je eigen grenzen. Je zult je afvragen: “Wat is dit ‘CE’-merk eigenlijk? Waarom is het zo belangrijk voor mijn bedrijf? En hoe kan ik zijn zeker dat de fietsen die ik naar het buitenland exporteer, daadwerkelijk compliant zijn?” Dit zijn precies de vragen die we gemakkelijk willen maken. Het gaat niet om een vinkje zetten op een compliance-formulier; het draait om veiligheid te garanderen, kwaliteit te bieden en een vertrouwenswaardig merk te bouwen dat uw klanten vertrouwen. Wij ademen deze standaarden binnen en buiten op Clipclop. Zij zijn geen hindernissen voor ons, maar de bouwstenen van een uitstekende, betrouwbare en veilige elektrische off-road fiets. In dit artikel zal ik jullie door de basisconcepten van CE-certificering leiden, de belangrijkste technische standaarden uitleggen en uitwijzen hoe het alles beïnvloedt van motorprestaties tot batterijveiligheid. Mijn doel is om jullie de details en vertrouwen te geven dat jullie nodig hebben om geïnformeerde aankoopbeslissingen te nemen en te bloeien in de agressieve Europese markt.

Demystificatie van het CE-merk: Het is meer dan een sticker.

Voor elk bedrijf dat elektrische fietsen exporteert naar het Europees Economische Gebied (EEA) is het CE-merk de belangrijkste markering die je ooit zult zien. Het is een fabrikantserklaring dat het product voldoet aan alle geldende EU-veiligheids-, gezondheids- en milieubeschermingsvereisten. Denk aan het merk als een paspoort voor je product, zodat het wettelijk mag worden verkocht en onbeperkt kan bewegen door de 30 landen van de EEA. Maar laten we duidelijk zijn: dit is geen derde-partijns kwaliteitscertificaat zoals een UL-listing in de VS. Het proces om het CE-merk te verkrijgen is een zelf-certificering. Dit plaatst een enorme verantwoording op de fabrikant – mannen en vrouwen zoals ik bij Clipclop – om te garanderen dat elke enkel component en ontwerkingsfeature voldoet aan de relevante richtlijnen en standaarden.

Het is een stapsgewijs proces om een CE-merk op een elektrische fiets af te zetten. Het begint met de identificatie van de relevante EU-richtlijnen. Voor een e-fiets is de belangrijkste de Machinesrichtlijn 2006/42/EG, omdat een e-fiets een machine is die een krachtvoorziening bevat. De richtlijn definieert de essentiële gezondheids- en veiligheidseisen (EHSRs) voor machines. De Elektromagnetische Compatibiliteitsrichtlijn (EMC) 2014/30/EU is ook belangrijk. Hij zorgt voor dat de elektronische componenten van de fiets – de motorcontroller en battery management system (BMS) – andere elektronische apparaten niet storend zijn en niet gevoelig zijn voor storingen. De Laagspanningsrichtlijn (LVD) 2014/35/EU kan worden toegepast op de externe lader. Tot slot komt de Radio Apparatuurrichtlijn (RED) 2014/53/EU tot zijn recht als de e-fiets draadloze functionaliteit bevat, zoals Bluetooth voor een app. Het bedrijf moet een grondige conformiteitsgeteste procedure uitvoeren, een volledig Technisch Bestand maken met alle ontwerkings- en testdocumenten en tenslotte de EU Verklaring van Conformiteit ondertekenen. Dit is een rechtsgeldig document dat aankondigt dat het product – zoals onze Clipclop fat tire model met 48V 750W brushless motor – voldoet aan alle these richtlijnen.

De grondslag van conformiteit: het begrijpen van EN 15194.

Terwijl de richtlijnen een breed juridisch kader vormen, ligt de technische “hoe-te” van e-fietsconformiteit in een geharmoniseerde Europese standaard: EN 15194. Dat is de specifieke standaard voor “Electronically Power Assisted Cycles” (EPACs). Als een e-fiets is ontworpen volgens de eisen van EN 15194, wordt het beschouwd als voldoende voor de Machinesrichtlijn. Voor onze B2B-klanten is het begrijpen van de belangrijkste parameters van deze standaard cruciaal om ervoor te zorgen dat ze een juridisch en veilig product importeren voor de EU-markt. De twee belangrijkste voorwaarden van EN 15194 zijn dat de motorassistentie alleen beschikbaar moet zijn wanneer de fietsers pedaalt en moet uitschakelen bij een snelheid van 25 km/h (15,5 mph). De maximale continue vermogenslimiet van de motor mag niet hoger zijn dan 250 watt.

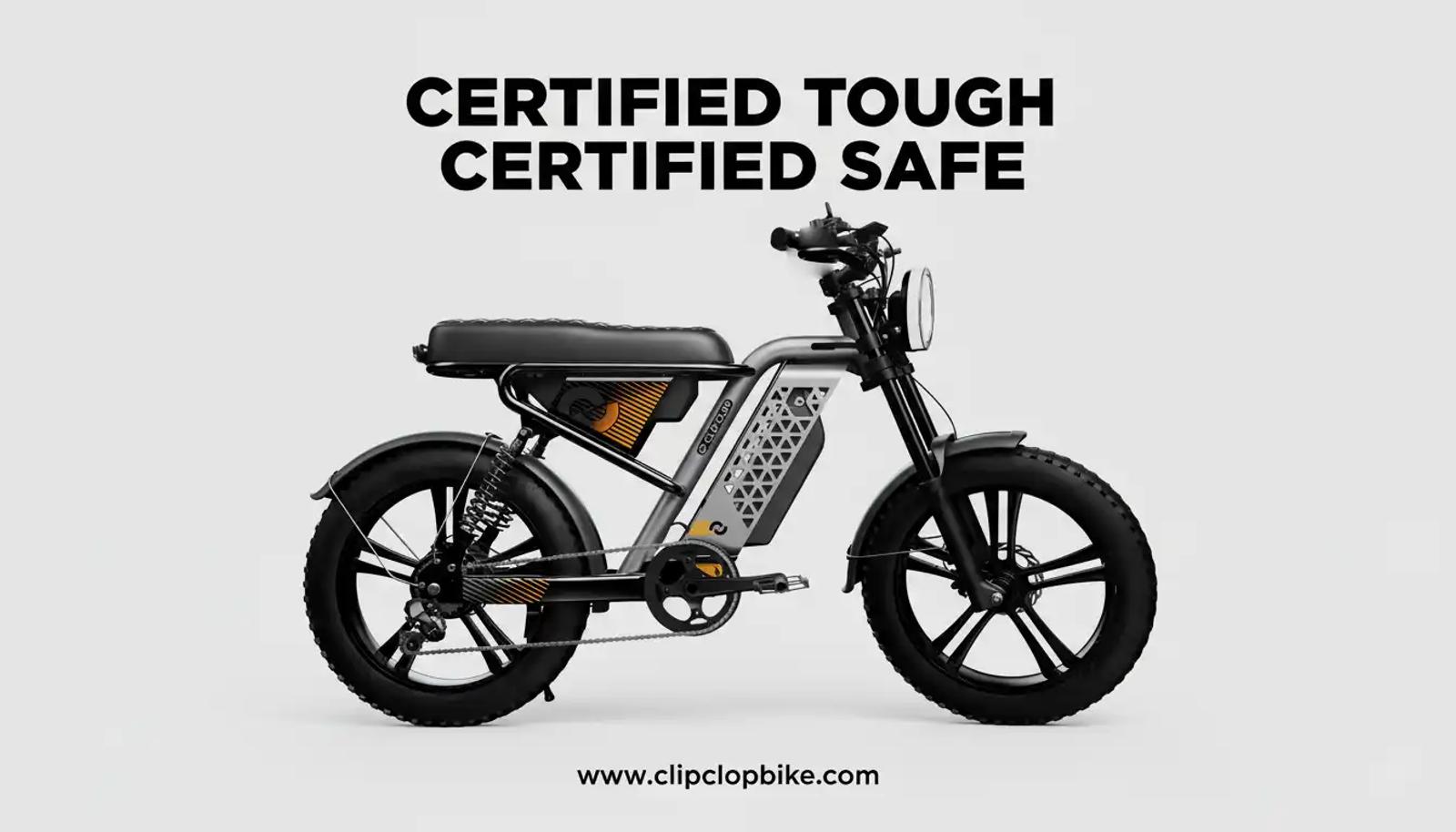

Je kunt de specificaties van onze Clipclop-model met 48V 750W brushless motor en topsnelheid van 51 km/h bekijken en vragen hoe dit in de vergelijking werkt. Dit is een cruciale differentiatie voor de globale markt. Het model dat we bespreken, is geconfigureerd voor markten zoals de VS, waar wetgeving zoals 16 CFR Part 1512 hogere vermogens- en snelheidsdaken toestaat. Echter, voor onze distributeurs en partners in de EU maken we de fietsen en installeren we ze om precies te voldoen aan de 250W vermogens- en 25 km/u snelheidsdak van EN 15194. Dit kan vaak worden bereikt door firmwareconfiguratie van de motorcontroller, wat de vermogensafvoer en snelheid kan beperken tot de juridische dak. De standaard dekt ook een breed scala aan veiligheidskritieke functies, van remmen en framekracht tot elektrische systeemveiligheid en verlichtingsvereisten, om een holistische reactie op de bescherming van de rijder te garanderen.

Waarom is een stevig frame en betrouwbare constructie essentieel?

De EN 15194-standaard plaatst een enorme nadruk op de mechanische integriteit van de e-fiets, en dat is om een erg goede reden. Een elektromotor voegt kracht, snelheid en gewicht toe en onderworpt de frame en delen aan veel grotere spanning dan een standaard fiets. Vooral bij de elektrische off-road fietsen die we verkopen, ontworpen voor ruwe grond zoals bergpaden, bossen en ruw terrain, is dit belangrijk. De standaard is afgeleid van ISO 4210 voor mechanische testen van fietsdelen, maar met strengere eisen voor de grotere belastingen van een EPAC. Dit omvat het vereisen van vermoeingsonderzoek aan het frame, de voorrad en de stuurballen om aan te tonen dat ze duizenden spannings cycli kunnen doorstaan voordat ze falen.

Wij gebruiken 6061 aluminiumlegging in onze Clipclop-frames. Dit materiaal is gekozen om de uitstekende kracht/-gewichtsverhouding, corrosiebestendigheid en verlengde levensduur – eigenschappen die belangrijk zijn voor veiligheidsregulering en een high-performance rijdervaring. Onze frames ondergaan ook eerstelijnsanalyse (FEA) voordat ze worden gebouwd om potentiële spanningsplekken vast te stellen en te versterken. Dit niveau van detail garandeert dat onze fietsen, met een maximale laadcapaciteit van 160kg/350 pond, de spanningen van variabele rijders en omgevingen kunnen doorstaan. Voor een B2B-koper is de commitment van een fabrikant om topgrondstoffen en zware constructiemethoden te gebruiken een onmiddelbare maatstaf van hun commitment aan veiligheid en productduurzaamheid. Een fiets die deze strengere mechanische tests haalt, voldoet niet alleen aan de standaard, maar bewijst ook robuuster te zijn, wat minder garantie-eisen en gelukkige klanten voor uw bedriijf betekent.

Wat zijn de elektrische systeem- en batterijveiligheidsvereisten?

Het hart van elke e-fiets is haar elektrische systeem, en dit is een gebied waar CE-certificering zeer streng is. De bedoeling hier is brandrisico’s, elektrische schocks en systeemfouten te minimaliseren. De EN 15194-standaard stelt specifieke vereisten op voor de batterij, motor en controller. Het gehele elektrische systeem, of het nu gaat om de draden en connectors, moet zijn opgezet om de elektrische belasting veilig te aan te halen en water- en stofvrij te zijn, meestal met een rating zoals IPX4 of hogger. Een van de belangrijkste veiligheidsfuncties die wordt gevraagd is de elektrische remafkoppeling, die garandeert dat de motor automatisch de assistentie uitschakelt zodra de rijder de remmen activeert. Dit is een essentiële veiligheidsfunctie die voorkomt dat de motor druk op de remmen toepast, wat anders leven bedreigende situaties zou kunnen veroorzaken.

Onze Clipclop-model bevat een zware-duty 48V 15AH lithiumbatterij. Om CE-conform te zijn, moeten deze batterijen en laders voldoen aan specifieke veiligheids tests. Het batterijbeheersysteem (BMS) is de intelligente geest van de batterij dat deze beschermt tegen overladen, overontlading, korte sluitingen en overhitting. Bovendien moeten de batterijen zijn getest onder specificaties zoals EN 50604-1.2. Deze garanderen een veilige omgang met thermische runaway en andere gevaren. Het moet ook CE gemarkeerd zijn en voldoen aan de Laagspannings- en EMC-richtlijnen. Voor onze partners is dit niveau van onderzoek uw garantie dat het product dat u verkoopt, veilig is. De recente gevallen van branden door slechte kwaliteit lithium-ionbatterijen hebben consumenten en autoriteiten meer dan ooit alert gemaakt. Het identificeren van CE-goedgekeurde e-fietsmodellen met volledig geteste en conforme elektrische onderdelen is niet alleen een kwestie van wetgevingscompliantie – het gaat om uw klanten en uw bedrijfsreputatie te beschermen.

Hoe beïnvloedt motorvermogen en snelheidsbeperking verschillende rijscenario's?

Zoals we al hebben vastgesteld, beperkt de EU-norm EPAC’s specifiek tot 250W continue vermogen en 25 km/u powerassistentie. Hoewel dit beperkender is dan de 750W-motoren en hogere snelheden die elders worden gebruikt, is dit een regulering ontworpen om e-fietsen veilig te laten samenleven met conventionele fietsen in gedeelde voorzieningen zoals fietsbanen. De twist in dit scenario is het “continue vermogen”. Het is het vermogen dat de motor 30 minuten kan leveren zonder op te warmen. De meeste conforme motoren kunnen kortere tijd piekvermogen leveren, zoals bij het versnellen of klimmen van een steile helling. Dit zal een direct en tevreden rendement geven zonder de reguleringen te schenden. Onze motoren, zelfs in 250W-formaat, zijn in staat hoogwaardige koppel te leveren – zoals de 70Nm van ons model – wat cruciaal is voor off-roadvaardigheid en hellklimbing.

Hier speelt het gebruik en de toepassing een rol. Een 250W CE-certificeerde e-fiets is perfect ontworpen voor een erg breed scala aan toepassingen, van recreatieve fietsen en openbare verkeerswegen tot reizen en lichte off-road-routes. Voor huurfloten van Europese vakantieperken bieden deze fietsen een veilige, gemakkelijke en juridisch conforme manier voor klanten om te exploreren. Voor particulierenverkoop bieden ze een product dat geen licentie, verzekering of registratie vereist, zo gemakkelijk te bezitten en rijden als een gewone fiets. Hoewel versies met hogere vermogens, populair bekend als Speed Pedelecs (S-Pedelecs), in de EU te vinden zijn, zijn deze mopedachtige voertuigen onderhevig aan strengere controle en regulering, inclusief verplichte helmets, verzekeringen en typegoedkeuring. Voor de meerderheid van B2B-toepassingen is het het wijzer te kiezen voor de universele en alomtoepassende EPAC volledig te zijn.

Waarom zijn remmen, lichten en reflectoren zo belangrijk?

Een motorisch fiets heeft een remmen systeem nodig dat veel krachtiger en betrouwbaar is dan een standaard fiets. Minimum vereisten voor natte en droge remprestaties zijn opgegeven in de EN 15194-standaard. Daarom zullen u alle onze conforme, high-kwaliteits e-fietsen, inclusief onze Clipclop-modellen, zijn uitgerust met de beste remmen. Wij gebruiken hydraulische discobremmen, die veel meer remkracht, betere modulatie en consistentere prestaties in alle weerstanden bieden dan mechanische discobremmen of rimremmen. Dit is een zeer kritieke veiligheidsfunctie, vooral voor een zwaarder off-road fiets met 20"*4.0 dikke banden, die meer momentum heeft.

Zichtbaarheid is een andere grondslag van veiligheid in e-fietsen die de standaard omvat. De juiste verlichting en reflectoren zijn geen extra functie; ze zijn veiligheidsfuncties die standaard meegeleverd worden. Een CE-accepterende e-fiets moet uitgerust zijn met een voorlicht, achterlicht en reflectoren op de wielen en pedalen. Onze fietsen hebben een Full Light Set: voorlicht, achterlicht en waarschuwingslichten, en wielreflectoren als standaardfunctie. Dit stelt de rijder in staat om gezien te worden en te zien, wat het risico van ongelukken, vooral in het donker, aanzienlijk vermindert. Voor een huurservice is het leveren van fietsen met geïntegreerde, betrouwbare lichten een grote verkoopargument en veiligheidsfunctie voor klanten. Voor distributeurs is het één probleem minder dat de eindgebruiker hoeft te bedenken, wat waarde en integriteit van het product toevoegt. Deze zijn geen luxe-eigenschappen; ze zijn fundamentele veiligheidsfuncties die een goede fabrikant nooit zal compiteren.

Hoe kies je de juiste e-fiets voor je bedrijfsmodel?

Als B2B-bedrijf is je doel om een product te kopen dat niet alleen voldoet aan de behoeften van je doelmarkt, maar ook je bedrijfsmodel, of het nu retail, huur of groothandel is, complementeert. Het begrijpen van de specificaties ten opzichte van verschillende toepassingen is het belangrijkst. Bijvoorbeeld, een 6061 aluminiumleggingframe van zware look, maximale laadcapaciteit van 160kg/350lb met breede 20"*4.0 dikke banden is goed geschikt voor huuroperaties in zee- of bergachtige vakantieperken. Deze functies bieden duurzaamheid door constant gebruik en veelzijdigheid op varied grond zoals zand, paden of kasseien. De Shimano 7-snelle scheibevouwer (derailleur) biedt betrouwigheid en onderhoudsimpliciteit, een andere factor om rekening mee te nemen voor een huurflot.

Als groothandelaar bij de outdoor- en avontuurlijke koper, is de combinatie van een krachtige motor (zelfs in de 250W EU-versie) en stevig frame iets dat verkoopwaardig is. Het nemen van de hydraulische discobremmen en bereik per lading (30-60KM) van de 48V 15AH lithiumbatterij zullen appeal bij prestatiebelangende en betrouwlijkheidsgewende consumenten op de paden. De ongeveer 5-uurse laadtijd is ook een functie die consumenten waarderen. Wanneer je werkt met een fabrikant zoals Clipclop, kunnen we samenwerken om de fiets van de motorvermogensinstellingen tot individuele componenten net zoals jij wilt voor de reguleringen van je markt en de wensen van je klanten. Dit is het voorbeeld van een succesvol B2B-verhouding in de e-fietsindustrie.

Hoe kun je conformiteit verifiëren en omgaan met een vertrouwenswaardige leverancier?

Hoe weet je zeker dat de e-fiets die je importeert, daadwerkelijk CE-conform is? Het draait om zorgvuldigheid en werken met een vertrouwenswaardige, transparante leverancier. Vraag altijd een kopie van de EU Verklaring van Conformiteit aan voor het specifieke model dat je koopt. Je rapport moet duidelijk de fabrikantgegevens, modelnummer van het product, richtlijnen die het voldoet en geharmoniseerde standaarden (bijv. EN 15194) bevatten die het toegepast heeft. Je wilt ook vragen naar het Technisch Bestand. Hoewel je niet noodzakelijk hebt de hele file te lezen, is de bereidheid van een fabrikant om de inhoud ervan te bespreken en relevante testrapporten door te sturen een indicatie dat ze betrouwbaar zijn en achter hun product staan.

Zoek een leverancier die niet beschouwt dat compliance een rompslacht is, maar een onderdeel van het integraliteitsproces voor kwaliteitszorg. Naast het eindproduct, zijn wij bij Clipclop toegewijd aan het garanderen dat onze hele supply chain en productieproces zich richten op het voldoen aan deze strengere standaarden. Wij begrijpen dat de stakes hoog zijn voor onze B2B-handelspartners. Een schipstaking in douane vanwege ontbrekende documenten of een terugroep vanwege niet-conformiteit kan catastrofaal zijn voor een bedrijf. Daarom bouwen we onze e-fietsen in om al te zijn conform. Door samen te werken met een partner die productiekennis heeft en de nuances van Europese reguleringen kent, koop je geen e-fiets, maar investeert je ook in rust en de zaadzucht van een succesvolle langdurige samenwerking in Europa.

Ik hoop dat deze stapsgewijze analyse een beter begrip en waardering voor CE-certificering en de essentiële belangrijkheid daarvoor in de e-fietsindustrie heeft gegeven. Het is een complex onderwerp, maar het staat dicht bij het centrum van het garanderen van veiligheid, kwaliteit en markttoegang.

Als je nog vragen hebt over het selecteren van de juiste elektrische off-road fietsen, het opzetten ervan in je specifieke markt of vragen over maatwerk OEM-oplossingen, aarzel dan niet om contact op te nemen. Wij zijn Clipclop, specialists in het maken en exporteren van topklasse elektrische off-road fietsen. Wij bieden een volledige one-stop oplossing voor distributeurs, groothandelaars en merkpartners, van technische ondersteuning tot volledige voertuigoplossingen. Laten we een winnende samenwerking bouwen.

Referenties:

1. Tern Bicycles. (n.d.). E-Bike Certifications—The Ones That Really Matter for Your Safety. Opgehaald van https://www.ternbicycles.com/en/explore/product-safety/e-bike-certifications-ones-really-matter-your-safety
2. Westwood Sourcing. (n.d.). EN 15194: Standard for electric bicycles (e-bike). Opgehaald van https://www.westwoodsourcing.com/blog/producten-13/en-15194-standard-e-bikes-106
3. ACT LAB. (2023, June 14). EN 15194. Opgehaald van https://act-lab.com/bicycle-e-bike-testing-2/
